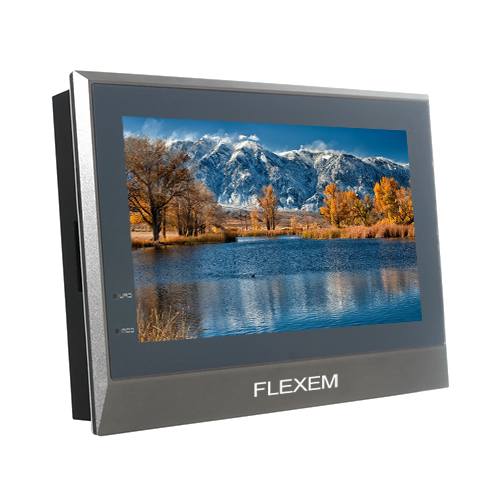

Ana Sayfa > Flexem HMI > FE4070E

* 7" inç 800×480 TFT LCD
* Metal gövde ve sadece 38mm kalınlık
* Endüstriyel İzole Güç Kaynağı modülü, 4 Seri Port
* -20°C ila 70°C'de çalışır.
* Endüstriyel ortama uyum sağlamaktadır






Detaylar

Özellikler
Donanım:
Ekran 7" TFT LCD
Çözünürlük 800x480
Renk 24-bit
Parlaklık 360cd/m²
Ekran Teknolojisi LED
Ekran Ömrü 50.000 Saat
Dokunmatik Panel Rezistif
CPU 600MHz ARM Cortex-A8
Hafıza 128MB Flash+128MB DDR3
RTC Built in
Ethernet 10M/100M Ethernet
USB Port 1 USB Device2.0, 1 USB Host2.0
COM Port COM1/COM2:RS232/RS485/RS422; COM3/COM4:RS232
Proje Yükleme USB Disk/USB Device/Ethernet/SD Card
SD Card Destekli
Elektriksel Özellikleri:
Giriş Gücü DC 24V,Input Range:DC 18V~28V
Güç Tüketimi < 10W
CE & RoHS EN61000-6-2:2005, EN61000-6-4:2007, RoHS, CE Surge Immunity:±1KV;EFT:±2KV; ESD:4KV, Air:8KV
Çevresel Özellikler:
Çalışma Sıcaklığı -20~70°C
Diğer:
Panel Kesimi 192mm x 138mm
Ölçüler 200mm x 146mm x 40mm
Ağırlık 800g
Portlar

1.Güç Terminalleri

Pin1

DC24V

Pin2 0V

Pin3

FG

2.COM1/COM3

Pin1

Rx-(B)

Pin2

RxD_PLC (COM1 RS232)

Pin3

TxD_PLC (COM1 RS232)

Pin4

Tx-

Pin5

GND

Pin6

Rx+(A)

Pin7

RxD_PLC(COM3 RS232)

Pin8

TXD_PLC(COM3 RS232)

Pin9

Tx+

3.COM2/COM4

Pin1

Rx-(B)

Pin2

RxD_PLC (COM2 RS232)

Pin3

TxD_PLC (COM2 RS232)

Pin4

Tx-

Pin5

GND

Pin6

Rx+(A)

Pin7

RxD_PLC(COM4 RS232)

Pin8

TXD_PLC(COM4 RS232)

Pin9

Tx+
