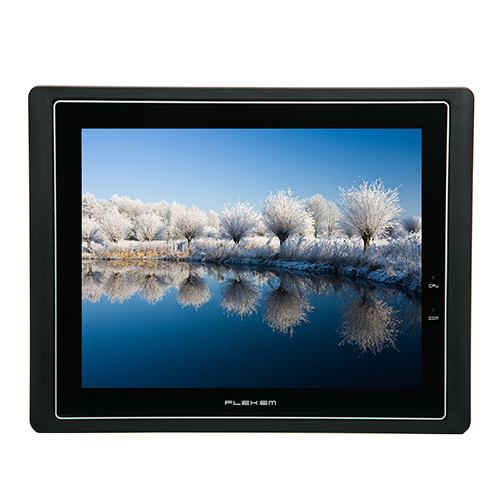

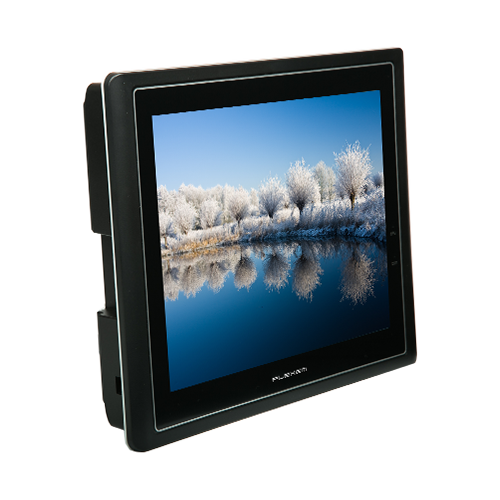

Ana Sayfa > Flexem HMI > FE4097CE

*  9.7" inç 1024×768 TFT LCD.
*  Endüstriyel İzole Güç Kaynağı modülü, 4 Seri Port






Detaylar

Özellikler
Donanım:
Ekran 9.7" TFT LCD
Çözünürlük 1024x768
Renk 16-bit Colors
Parlaklık 350cd/m²
Ekran Teknolojisi LED
Ekran Ömrü 50.000 Saat
Dokunmatik Panel Rezistif
CPU 600MHz ARM Cortex-A8
Hafıza 128MB Flash+128MB DDR3
RTC Built in
Ethernet 10M/100M Ethernet
USB Port 1 USB Device2.0, 1 USB Host2.0
COM Port COM1/COM2:RS232/RS485/RS422; COM3/COM4:RS232
Proje Yükleme USB Disk/USB Device/Ethernet/SD Card
SD Card Destekli
Elektriksel Özellikleri:
Giriş Gücü DC 24V, Güç Aralığı:DC 18V~28V
Güç Tüketimi < 10W
CE & RoHS EN61000-6-2:2005, EN61000-6-4:2007, RoHS, CE Surge Immunity:±1KV;EFT:±2KV; ESD:4KV, Air:8KV
Çevresel Özellikler:
Çalışma Sıcaklığı 0~50°C
Diğer:
Panel Kesimi 259mm x 201mm
Ölçüler 276mm x 213mm x 39mm
Ağırlık 1000g
Portlar

1.Güç Terminalleri

Pin1

DC24V

Pin2 0V

Pin3

FG

2.COM1/COM3(9DB erkek)

Pin1

Rx-(B)

Pin2

RxD_PLC (COM1 RS232)

Pin3

TxD_PLC (COM1 RS232)

Pin4

Tx-

Pin5

GND

Pin6

Rx+(A)

Pin7

RxD_PLC(COM3 RS232)

Pin8

TXD_PLC(COM3 RS232)

Pin9

Tx+

3.COM2/COM4(9DB erkek)

Pin1

Rx-(B)

Pin2

RxD_PLC (COM2 RS232)

Pin3

TxD_PLC (COM2 RS232)

Pin4

Tx-

Pin5

GND

Pin6

Rx+(A)

Pin7

RxD_PLC(COM4 RS232)

Pin8

TXD_PLC(COM4 RS232)

Pin9

Tx+
