| Donanım： | |

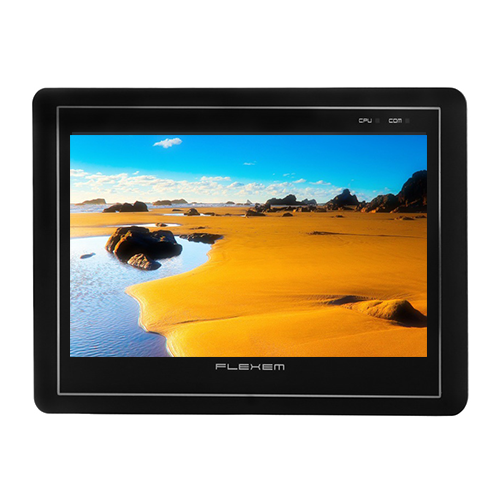

| Ekran | 4.3" TFT LCD |
| Çözünürlük | 480x272 |
| Renk | 24-bit |
| Parlaklık | 420cd/m² |
| Ekran Teknolojisi | LED |
| Ekran Ömrü | 50.000 Saat |
| Dokunmatik Panel | Rezistif |
| CPU | 600MHz ARM Cortex-A8 |
| Hafıza | 128MB Flash+128MB DDR3 |
| RTC | Built in |
| Ethernet | Desteksiz |
| USB Port | 1 USB Device2.0, 1 USB Host2.0 |
| COM Port | COM1：RS232/RS485/RS422； COM3：RS232 |
| Proje Yükleme | USB Disk/USB Device |
| SD Card | Desteksiz |
| Elektriksel Özellikleri： | |
| Giriş Gücü | DC 24V,Input Range:DC 9V～28V |
| Güç Tüketimi | < 5W |
| CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007, RoHS, CE Surge Immunity:±1KV；EFT:±2KV; ESD:4KV, Air:8KV |
| Çevresel Özellikler： | |
| Çalışma Sıcaklığı | 0～50°C |
| Diğer： | |
| Panel Kesimi | 120mmx93mm |
| Ölçüler | 128mm x 102mm x 32mm |
| Ağırlık | 430g |
|

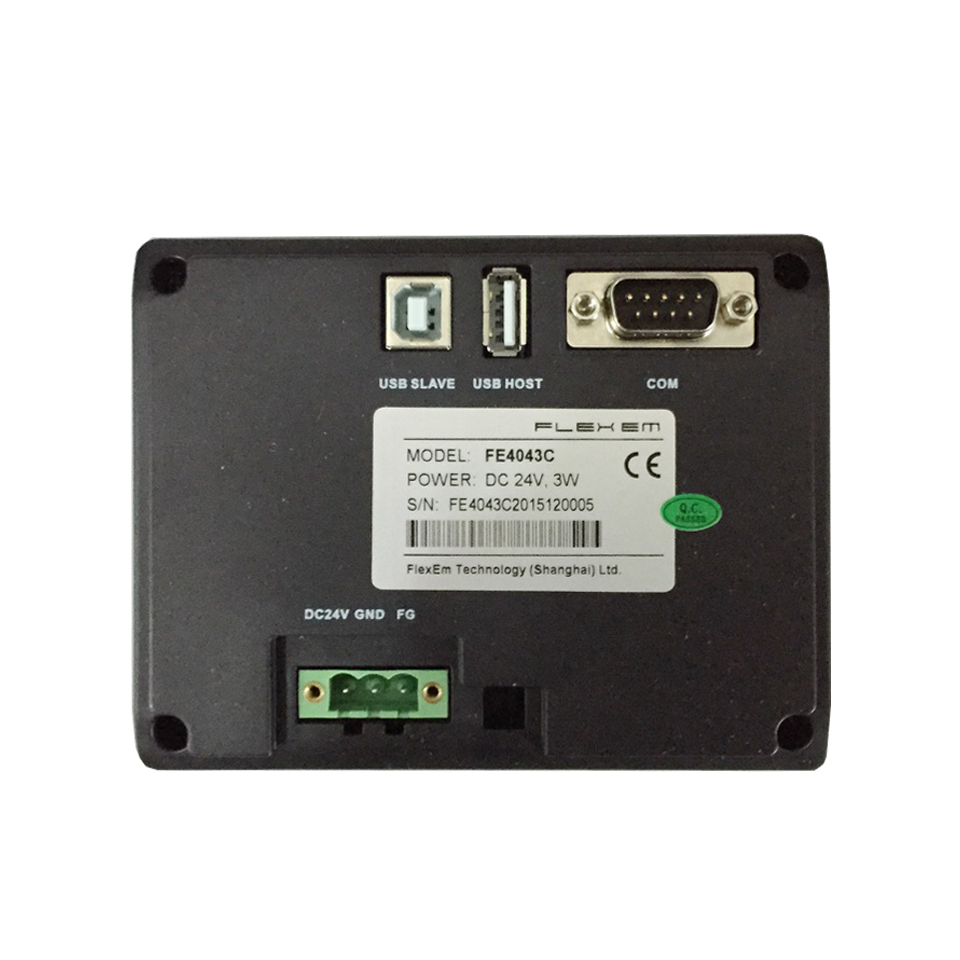

1.Güç Terminalleri |
||
|
Pin1 |
DC24V |
|
| Pin2 | 0V | |
|
Pin3 |
FG |
|
|
2.COM1/COM3 |
||
|
Pin1 |
Rx-(B) |
|
|
Pin2 |
RxD_PLC (COM1 RS232) |
|
|
Pin3 |
TxD_PLC (COM1 RS232) |
|
|
Pin4 |
Tx- |
|
|
Pin5 |
GND |
|
|
Pin6 |
Rx+(A） |
|
|
Pin7 |
RxD_PLC（COM3 RS232） |
|
|
Pin8 |
TXD_PLC（COM3 RS232） |
|
|
Pin9 |
Tx+ |
|
